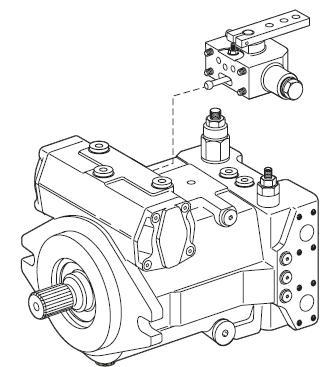

力士樂液壓泵A4VG 28/32系列

力士樂液壓泵A4VG 28/32系列的拆卸過程需要遵循一定的步驟，以確保拆卸過程的安全性和后續裝配的準確性。以下是一個詳細的拆卸步驟指南：

一、拆卸前的準備工作

1. 確保工作區域整潔，準備好所需的拆卸工具和設備。
2. 關閉液壓泵的電源或液壓系統，確保液壓泵處于非工作狀態。
3. 標記并記錄液壓泵各部件的原始位置和裝配關系，以便后續裝配時參考。

二、拆卸控制裝置

1. 松動并拆卸固定螺栓，使用銅錘或橡膠錘輕輕敲擊回轉體后端蓋以使其松動，然后取下后端蓋。
2. 在后端蓋上做標記，測量螺栓的突出長度，并松動自鎖螺母。
3. 拆卸內六角螺栓，用手旋掉螺栓并取下側端蓋（保持手部干凈）。
4. 取出伺服活塞，使用專用工具壓下彈簧，并使用卡簧鉗取出卡簧。注意內部有被壓緊的彈簧，防止彈出傷人。

三、拆卸補油泵

1. 標記補油泵的裝配位置，以便后續裝配時參考。
2. 拆卸補油泵的固定螺栓或螺母，將補油泵從液壓泵主體上分離。

四、拆卸油泵主體

1. 標記內六角螺栓的位置，記錄螺栓應旋到的位置，并將內六角螺栓旋到做好標記的位置。
2. 做好標記，拆下后端蓋（連接塊）。
3. 取下后端蓋和配油盤。
4. 壓下缸體，拆掉固定內六角螺栓，取出回轉體組合件。注意不要刮傷缸體的表面。
5. 取出缸體及柱塞。缸體組件拆卸時，柱塞和回程盤一起取出，同時取出壓緊彈簧和球鉸。
6. 使用自攻螺母旋入未被金屬封閉的部分（通常有兩處），再用老虎鉗將密封拉出。
7. 使用軟錘或銅棒輕輕將軸敲出。
8. 取出搖盤和軸承。
9. 取出斜盤軸承的定位插銷。

五、拆卸后的檢查和準備

1. 檢查所有拆卸下來的部件是否有磨損或損壞，并記錄需要更換的部件。
2. 清洗所有部件，去除油污和雜質，以便后續裝配時使用。
3. 按照拆卸順序標記零部件，并擺放整齊，以便后續裝配時按順序組裝。

六、注意事項

1. 在拆卸過程中，要注意保護各部件的表面，避免刮傷或損壞。
2. 使用合適的工具和設備進行拆卸，避免使用不當的工具導致部件損壞。
3. 在拆卸和裝配過程中，要保持工作區域的整潔和有序，避免混亂導致部件丟失或損壞。
4. 在裝配前，要檢查所有部件的清潔度和完整性，確保沒有遺漏或損壞的部件。

遵循以上步驟和注意事項，可以確保力士樂液壓泵A4VG 28/32系列的拆卸過程順利進行，并為后續的裝配工作打下良好的基礎。
